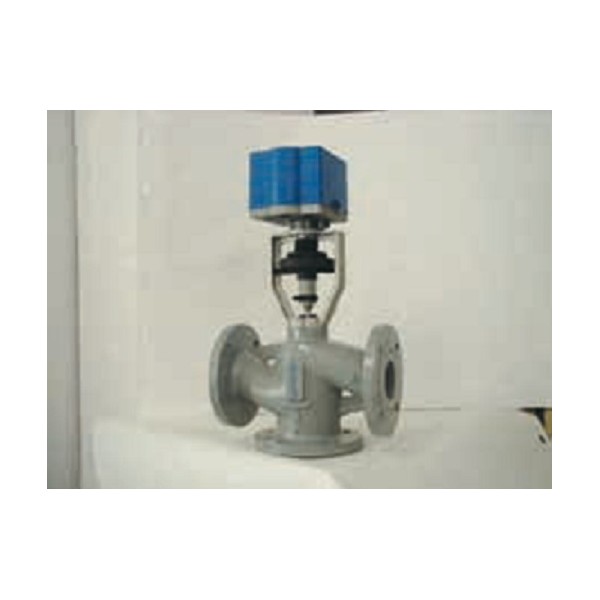

Motor pro MK ventily DN50/65/80/100, 24/230V, zdvih: 150sec/30mm

Model: AS/1400/150/00

Motor pro MK DN 50/65/80/100 ventil - Maximální zátěž 140 Kg - zdvih 150 sec./30 mm.

Dostupnost 1 - 5 ks na skladě
Původní cena vč. DPH 15 489 Kč
Ušetříte 20 %
Cena bez DPH 10 241 Kč
Cena včetně DPH 12 391 Kč

Zadejte množství

Technická data

Ruční ovládání AS 1400

Stlačením páčky směrem dolů (bod 3) pod kolem pro ruční regulaci, které je nutné pootočit ve směru hodinových ručiček (čep bude posunut směrem dolů) nebo proti směru hodinových ručiček (čep bude povytáhnut nahoru). Páčka se automaticky zapíná po každé kompletní otáčce kola, takže pokud je chceme dále pootočit je nutné je opět stlačit.

Název servomotoru AS 250 AS 800 AS 1400
Druh regulace OO MO OO MO OO PO
Napájecí napětí 230V; 24V 24V 230V; 24V 24V 230V; 24V 24V
Pomocné kontakty (počet) 2 2 0 1
Max.proud kontakty při 250V 3A 3A 6,5A
Max.zdvih ventilu 17 mm 30 mm 36 mm
Čas / zdvih (s/mm) 90s/15mm; 180s/15mm 240s/30mm 150s/30mm
Max.zatížení 250 ±10%N 800 ± 10%N 1400 ± 10%N
Příkon 4,2 VA 9,2 VA 6,8 VA
Stupeň ochrany   IP 44
Hmotnost ~1,1 Kg ~1,6 Kg ~2,4 Kg
Rozměry 183x110x136 216x110x136 285x130x160
Frekvence nap.napě 50Hz
Max.teplota 50°C
Kryt motoru ABS samozhášecí
Upevňovací svorky ABS samozhášecí Hliník
Doporučené typy Závitové ventily Přírubové ventily Přírubové ventily
Doporučené typy MK15 až MK50 MK DN 50 až DN 80 MK DN 50 až DN 80

Druh regulace:

OO - tříbodová (ON-OFF) 230V neb 24V
MO - proporcionální s řídícími signály (modulační) 0 - 10 V (24 V) 0 - 20 V 0 - 20 mA 4 - 20 mA
PO - s potenciometrem pro určení polohy (modulační) (24 V)
